Fluolab🤯 【Angew. Chem.】性能狂飙！新型CPL材料效率暴增10倍以上，14 nm超窄带发射点亮3D显示未来！
✨文章标题：BODIPY-Anthracene-Binaphthyl Compounds Display Aging-Driven Narrow-Band Circularly Polarized Luminescence Enhancement with Light-Activated AIE-to-ACQ Transformation ✉️作者： Prof. Fengyan Song, Prof. Fei Li, Prof. Ben Zhong Tang等 🔗链接：https://doi.org/10.1002/anie.202515768
🚀 从“痛点”到“突破”：为什么高分子的光子学如此重要？
想象一下未来的3D显示器、更高安全性的信息加密技术，甚至是你手机屏幕上更清晰、更真实的色彩。要实现这些，一个核心技术是圆偏振发光（Circularly Polarized Luminescence, CPL） 材料 。CPL 材料能发射出具有手性（左右旋特性）的光，这在三维显示和生物传感等领域有着巨大的应用潜力 。
然而，要让这些应用真正走进现实，目前的CPL材料面临着两大“老大难”问题 。
痛点一：CPL性能不够强。 衡量CPL强度有一个核心指标，叫不对称因子 。现有的许多有机CPL材料，特别是基于BODIPY（一种经典窄带荧光染料）的材料，其 值往往非常低，严重限制了它们的应用潜力 。举个例子，一些创新设计的BODIPY核心CPL材料，其 值也仅为 。
痛点二：发射光谱不够“纯”。 对于高分辨率的有机光电器件，例如高端OLED屏幕，要求材料的发射光必须是窄带的，这意味着发射光谱的半峰全宽（FWHM） 要尽可能小，才能实现高色彩纯度 。许多研究只顾着提高 而忽略了窄带发射这一关键要求 。
现在，研究团队通过一种巧妙的 “功能团融合”策略，成功设计出一种新型手性荧光染料R/S-An-BDP 。他们不仅实现了惊人的 的 绝对值，将性能提升了十倍以上，同时还保持了14 nm的超窄带发射 。这项突破性进展，有望一举解决CPL领域长期存在的两大瓶颈 。
🔬 核心方法与技术细节解密：“三核聚变”的分子设计

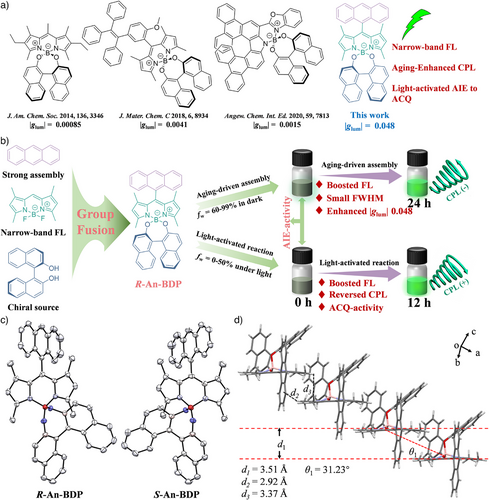

要理解这项突破，我们得先拆解 R/S-An-BDP 这个分子是如何被精心“组装”起来的 。研究团队采用的是一种 “功能团融合” 的精妙策略，将三个核心功能单元巧妙地结合在一起，就像给一个分子安装了三个“超能力核心” 。
核心一：窄带发射的“色彩引擎”——BODIPY
BODIPY，全称“二吡咯亚甲基硼二氟化物”，是分子设计中的“明星”荧光团 。它之所以被选中，就是因为它具有高摩尔消光系数、强荧光发射以及最重要的窄吸收和发射谱带的优异光学特性 。
简单来说，BODIPY就像一个经过精密调校的 “色彩引擎” ，它能确保最终的发光是高度纯净的窄带光 。这项研究正是利用了BODIPY这一特性，使得最终聚集态发光的FWHM达到了惊人的 14 nm 。
核心二：强大的“聚会组织者”——蒽（Anthracene）
对于CPL材料来说，分子需要以高度有序、手性的方式聚集起来，才能有效地放大和传递手性信息，产生强大的CPL信号 。这就像要让一个合唱团的声音洪亮有力，就必须让所有人都站在精确的位置上，并以整齐划一的步调发声。
研究人员引入了蒽基团，它是一个非常强大的自组装单元 。蒽基团分子间倾向于形成有序的 相互作用，这种作用力非常关键，它能将分子导向一种特殊的J-聚集（J-aggregation）堆叠模式 。
这种J-聚集的堆叠方式，就像楼梯上的台阶一样，分子之间头尾相接，整齐排列。这种有序的堆叠，是构建高强度CPL信号所需的螺旋状聚集体（Helical Assemblies）的物理基础 。正是蒽基团强大的“组织力”，确保了分子在聚集时能够形成高度有序的结构，而不是杂乱无章地堆在一起 。
核心三：手性源头的“基因”——联萘酚（Binaphthol）骨架
圆偏振光是具有手性（左右旋）的光。因此，分子本身必须携带“手性基因”，这正是手性联萘酚（Binaphthyl） 骨架的作用 。
联萘酚骨架就像是给分子打上了一个“手性标签” 。在组装过程中，这个手性标签会通过分子内和分子间的相互作用，将手性信息从自身传递到整个荧光团（BODIPY）以及最终形成的超分子聚集体中 。这种从分子手性到超分子手性的有效转移，是产生CPL信号的先决条件 。
神奇的AIE-到-ACQ转变

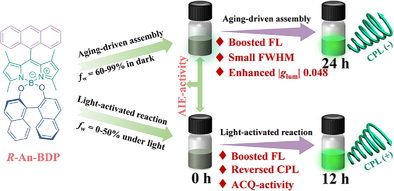

这项设计还引入了一个额外的“魔法”：它具有聚集诱导发光（AIE） 的特性，并在光照下可以发生AIE-到-ACQ（聚集导致猝灭） 的转变 。

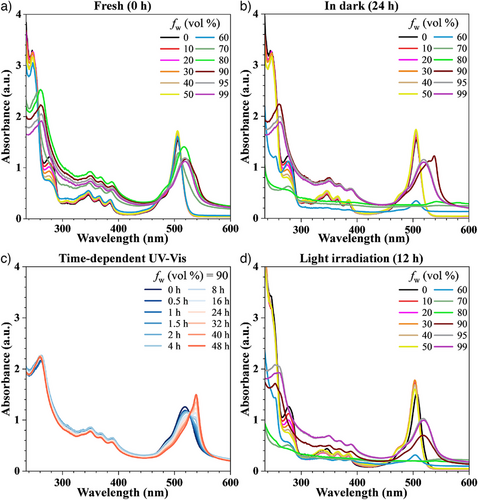

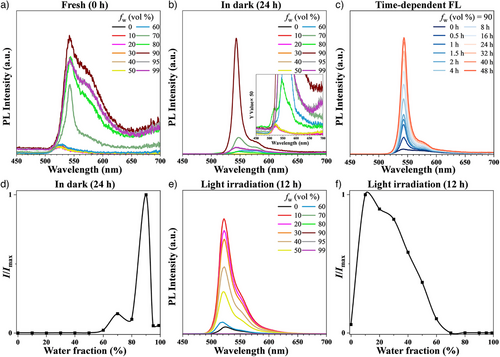

在黑暗中，R/S-An-BDP 表现出AIE特性——即在稀溶液中几乎不发光，但一旦聚集起来，光芒反而被“点亮” 。随着聚集时间的增加，发光强度会持续增强，这称为 “时效驱动的荧光增强” 。
然而，当对溶液进行光照时，蒽基团会发生光化学反应，其 电子共轭结构被破坏，形成了新的光生产品 R/S-An-BDP-02 。这个新产物丧失了强大的自组装能力，进而表现出传统的 ACQ 效应（聚集导致发光猝灭），使荧光强度显著降低 。
这种 “光控开关” 的特性，不仅可以用来调节荧光，更关键的是，它还能调节CPL信号，甚至在分散溶液中引发相反符号的CPL信号，提供了光响应的CPL信号调控潜力 。
📈 数据背后的创新与颠覆性分析：性能狂飙10倍的秘密
这项研究最引人注目的地方在于其颠覆性的性能数据，特别是 值的巨大提升和对窄带发射的完美保持 。这些数据不仅是实验室里的数字，更是对现有技术体系的一次有力挑战。
核心数据对比：性能暴增10倍以上
| CPL材料类型 | 值（文献报告） | 值（本研究R/S-An-BDP） | 提升倍数（约） |
|---|---|---|---|
| 现有BODIPY-CPL材料（O-BODIPYs） | 约56倍 | ||
| 现有BODIPY-CPL材料（AIE体系） | 约11.7倍 | ||
| 窄带CPL材料（其他） | 普遍较低 | 突破性最大值 | |
| 在聚集态下，R/S-An-BDP 展现出惊人的 CPL 活性，$\left | g_{\mathrm{lum}}\right | $ 绝对值达到了 。 |
这个数值意义非凡。它不仅是目前已报道的有机小分子BODIPY基CPL材料或窄带CPL材料中的最大值 ，更相比于部分同行报道的BODIPY基CPL材料的 提升了超过10倍 。这种性能的飞跃，彻底证明了 “蒽基团-BODIPY-联萘酚” 功能团融合策略的优越性 。
完美的色彩纯度：FWHM仅14 nm
性能的提升并没有以牺牲色彩纯度为代价。R/S-An-BDP在聚集态下，发光光谱的FWHM（半峰全宽）保持在极窄的 。
在光学应用中，FWHM就像是颜色的“带宽”，带宽越窄，颜色就越纯。对于下一代高清显示器而言，窄带发射是实现高色域、纯净色彩的必要条件 。这一数据表明，R/S-An-BDP成功实现了 “强CPL活性” 和 “高色彩纯度” 的完美结合，这是当前有机CPL材料领域的一大里程碑 。
时效驱动的“性能觉醒”：聚集体的自我完善
研究发现，R/S-An-BDP 的 CPL 性能是 “时效驱动” 的，也就是说，放得越久，性能越好 。

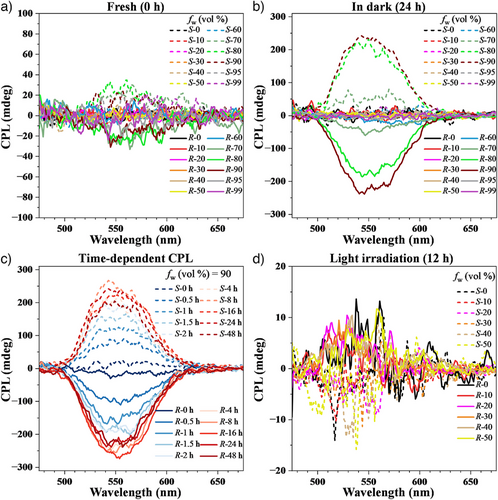

通过时间分辨实验（Time-dependent CPL），研究人员发现在 的混合溶剂中，CPL信号在最初的8小时内急剧增强，随后逐渐稳定下来，并在约24小时后达到最大 值 。

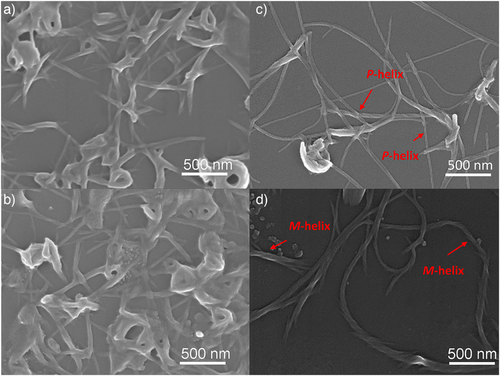

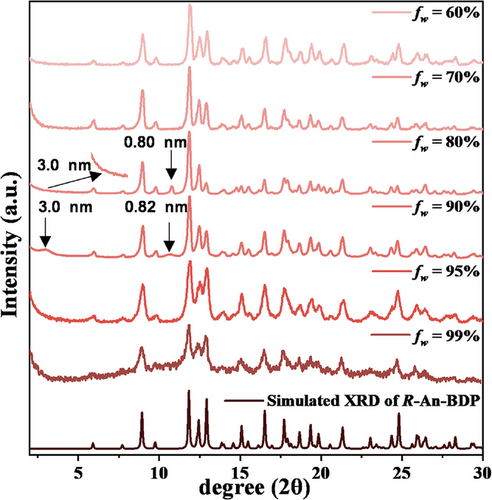

这个过程被扫描电子显微镜（SEM） 和粉末X射线衍射（PXRD） 实验清晰地捕捉到 。在初始（0小时）时，分子主要形成短的纳米纤维 。但经过24小时的“陈化”（aging），它们自发地演变成了更有序、更长、更完整的螺旋状纳米纤维（P-helix/M-helix） 。
正是这种 “时间依赖性的自组装完善过程” ，使得分子堆积更加有序，形成了更完美的螺旋结构，从而通过激子耦合效应，将手性信息高效放大，最终实现了 值的显著增强 。
关键的“幕后英雄”：蒽基团
为了证明蒽基团的不可替代性，研究团队还合成了其萘基（R/S-Nap-BDP）和苯基（R/S-Ph-BDP）的类似物作为对照 。

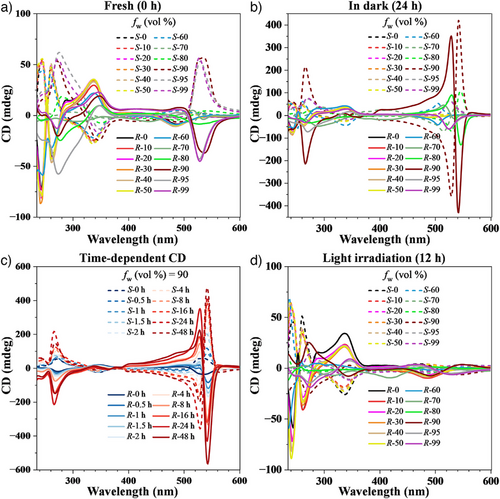

结果发现，这两种对照化合物在聚集态下要么只表现出微弱的圆二色性（CD） ，要么CPL信号完全“失声” （Silent） 。这有力地证明了蒽基团作为强组装单元的关键作用 。晶体结构分析进一步揭示，蒽环参与了更强的 相互作用，特别是与联萘酚单元的萘基，这正是将分子导向有序J-聚集堆叠，最终实现强大CPL性能的“幕后英雄” 。
🔮 应用展望、局限性与未来路线图：从实验室到产品
这项研究无疑为高性能CPL材料的设计开辟了一条崭新的道路，其核心的“功能团融合”策略和光响应特性，使其在多个前沿领域具有巨大的应用潜力 。
潜在的应用场景
下一代3D显示与VR/AR技术： 凭借 的大幅提升和 的超窄带发射，R/S-An-BDP 可作为高性能发光材料，用于制造色彩纯净、亮度高、立体感强的圆偏振OLED显示器，极大地提升3D显示设备的视觉体验 。
信息加密与防伪： CPL材料特有的手性光属性使其成为理想的信息加密载体。光照下的 AIE-到-ACQ 转变和 CPL信号符号反转的能力，提供了灵活的光控开关机制，可用于构建多级响应的防伪标签或加密油墨 。
不对称催化与生物传感： 在化学和生物领域，CPL材料可用于手性识别和不对称反应，其高 值意味着更高的检测灵敏度和催化效率 。
当前的局限性与挑战
尽管取得了突破性进展，但R/S-An-BDP材料的实际应用仍面临一些挑战和局限性 。
光稳定性问题： 蒽基团的光响应特性虽然提供了调控的手段，但同时也意味着该材料在持续光照下会发生结构变化（形成R/S-An-BDP-02）并从AIE转变为ACQ，导致CPL活性和荧光强度下降 。在需要长期稳定工作的显示器等应用中，需要进一步提高其抗光降解能力。
溶液条件的敏感性： 最佳的自组装和CPL性能 仅在特定的 混合溶剂比例（）下实现 。实际器件制备需要将这种有序结构转移到固态薄膜中，如何在高浓度固态下保持并优化这种有序的自组装结构，是一个关键的技术难题。
未来的发展路线图
未来的研究将沿着以下几个方向继续深入 ：
分子结构优化： 探索对蒽基团进行化学修饰，在保留其强大自组装能力的同时，提高其光稳定性，以抵抗长期光照下的降解 。
普适性组装策略： 开发能在更广泛溶剂（如纯有机溶剂或固态薄膜）中实现高效、有序自组装的策略，将 的 记录从溶液态推广到器件可用的固态。
多色窄带CPL： 以BODIPY为核心，利用其易于进行结构修饰的特点，开发具有红、绿、蓝全色域的窄带高 CPL材料，从而构建下一代全彩手性显示系统 。
总而言之，这项工作提供了一个通过“功能团融合”来直接构建兼具大 值和窄带发射CPL材料的通用且高效的新思路 。它不仅在学术上取得了重大突破，更在应用上为下一代光电器件和信息技术奠定了坚实的基础， 的 和 的 FWHM 必将成为 CPL 领域未来竞相追逐的新标杆 。
